содержание

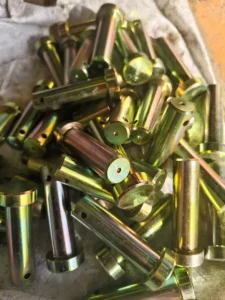

Штифты для инженерной техники — это критически важные крепежные элементы, обеспечивающие точную соосность узлов и передачу сдвиговых нагрузок в условиях экстремальных вибраций и ударов. В отличие от стандартных болтов, штифты работают на срез, фиксируя положение деталей с микронной точностью, что предотвращает смещение валов, шестерен и рычагов в гидравлических системах экскаваторов, буровых установок и дорожной техники. Правильный выбор типа (цилиндрический, конический, пружинный), материала (сталь 45, 40Х, нержавеющая сталь) и класса прочности напрямую влияет на ресурс машины и безопасность эксплуатации. Ошибка в подборе диаметра или посадки может привести к эллиптичности отверстий и катастрофическому отказу узла в течение первых 100 моточасов.
В современной тяжелой промышленности понятие «штифт» охватывает широкий спектр изделий, каждое из которых решает специфическую инженерную задачу. Понимание различий между ними необходимо не только конструкторам, но и закупщикам запчастей, так как взаимозаменяемость здесь часто иллюзорна.
Это наиболее распространенный тип, используемый там, где требуется жесткая фиксация без люфтов. Они изготавливаются с высокими допусками (обычно h6, h8, h9, h11). Для ответственных узлов тяжелого машиностроения применяются шлифованные штифты с допуском h6, которые устанавливаются в отверстия, подготовленные разверткой. Их основная функция — центрирование. Например, при сборке редуктора гусеничного движителя именно цилиндрические штифты гарантируют, что оси шестерен останутся параллельными под нагрузкой в несколько тонн.
Важно отметить нюанс, который часто упускают при заказе: поверхность таких штифтов часто имеет микро-шероховатость Ra 0.8 или даже Ra 0.4 для улучшения сцепления в прессовой посадке. Гладкая полировка, характерная для мебельного крепежа, здесь недопустима.
Конусность 1:50 позволяет этим элементам компенсировать небольшие погрешности сопрягаемых отверстий. Главное преимущество — возможность многократной установки и снятия без потери качества фиксации, если используется резьбовой хвостовик для выпрессовки. В условиях полевого ремонта строительной техники, где нет доступа к прессу, конические штифты незаменимы. Однако они требуют более сложной подготовки отверстия (зенкование под угол), что увеличивает трудоемкость сборки.
Изготовленные из закаленной пружинной стали и имеющие продольный разрез, эти штифты создают радиальное усилие после установки. Они идеальны для узлов с высокой вибрацией, где обычные штифты могут расшататься. Их часто используют в шарнирах ковшей экскаваторов или в креплениях навесного оборудования. Стоит помнить об ограничении: пружинные штифты не подходят для высокоточного центрирования из-за неизбежного эксцентриситета после сжатия.
Рынок крепежа для тяжелой техники в 2026 году характеризуется высокой волатильностью цен, обусловленной стоимостью сырья и логистическими цепочками. Запрос «штифты для инженерной техники цены» часто приводит к разбросу предложений, где разница может достигать 300%. Чтобы понять реальную стоимость, необходимо декомпозировать цену на составляющие.
Базовая цена формируется маркой стали. Штифты из углеродистой стали Ст3 или Ст45 являются бюджетным решением для ненагруженных узлов. Однако для трансмиссий и ходовой части требуется легированная сталь (40Х, 30ХГСА) с последующей закалкой до твердости 40-50 HRC. Процесс объемной закалки и отпуска добавляет к себестоимости изделия от 15% до 25%. Попытка сэкономить, купив штифт без термообработки («сырой»), для узла, работающего на срез, равносильна закладке бомбы замедленного действия: металл просто срежет при первой серьезной нагрузке.
Чем выше класс точности (например, переход от h9 к h6), тем дороже продукт из-за необходимости шлифовки и использования более дорогого оборудования. Также существенное влияние оказывает антикоррозийное покрытие. Цинкование (желтое или белое) является стандартом, но для работы в агрессивных средах (морская техника, химические производства) требуется горячее цинкование или кадмирование, что удваивает стоимость единицы продукции.
В B2B секторе цена сильно зависит от объема заказа. Покупка 10 штук рознично всегда будет иметь наценку 200-300% по сравнению с оптовой партией от 1000 единиц. Кроме того, в 2026 году логистические расходы составляют значительную долю в конечной цене, особенно для импортных позиций. Локальное производство или наличие склада внутри страны становится ключевым фактором снижения стоимости владения.
| Тип штифта | Материал (стандарт) | Твердость (HRC) | Основное применение | Ценовой сегмент |
|---|---|---|---|---|
| Цилиндрический (шлифованный) | Сталь 45 / 40Х | 35-45 | Точное центрирование редукторов, двигателей | Средний / Высокий |
| Конический | Сталь 45 | 30-40 | Разъемные соединения, частый демонтаж | Средний |
| Пружинный (разрезной) | 65Г / 60С2А | 44-50 | Вибронагруженные узлы, шарниры | Низкий / Средний |
| Рифленый (насеченный) | Сталь 10 / 20 | Без закалки | Ненагруженные фиксаторы, бытовая техника | Низкий |
| Закаленный установочный | Легированная сталь | 50-55 | Высоконагруженные узлы спецтехники | Высокий |
Выбор штифта — это не просто подбор диаметра по каталогу. Это инженерная задача, требующая анализа условий эксплуатации. Ниже приведен алгоритм, который используют главные механики крупных карьеров и строительных холдингов.
Определите характер нагрузки. Если штифт работает преимущественно на срез (удерживает две детали от смещения относительно друг друга), необходим расчет на прочность среза. Формула проста, но требует точных входных данных: сила среза не должна превышать предел текучести материала штифта с учетом коэффициента запаса (обычно 1.5–2.0 для динамических нагрузок). Для статических узлов, где штифт лишь фиксирует положение, требования ниже.
Здесь кроется большинство ошибок. Посадка определяет натяг или зазор.
Неправильный выбор посадки ведет к двум сценариям: либо штифт выпадет в процессе работы (слишком большой зазор), либо отверстие будет разрушено при монтаже (слишком большой натяг).
Работает ли техника в арктических условиях (-50°C)? Обычная углеродистая сталь становится хрупкой. Здесь обязательна использование низкотемпературных сталей или аустенитных нержавеющих сплавов. Работа в морской воде требует не просто цинкования, а материалов типа AISI 316 или специальных покрытий типа Dacromet.
Теория важна, но практика показывает истинную ценность правильного выбора. Рассмотрим два реальных примера из эксплуатации парка землеройной техники.
Проблема: На парке из 15 экскаваторов массой 30 тонн участились случаи выхода из строя редукторов поворота. Ресурс снизился с плановых 10 000 моточасов до 2 500 часов.
Диагностика: При вскрытии редукторов обнаружено смещение корпусных деталей относительно друг друга на 0.3 мм. Это привело к перекосу зубьев шестерен и их выкрашиванию.
Причина: При предыдущем ремонте вместо штатных закаленных цилиндрических штифтов диаметром 20 мм (класс прочности 10.9) были установлены обычные метрические болты того же диаметра, используемые как штифты (“пальцы”). Болты не имели необходимой твердости и при работе на срез деформировались, превратившись в овалы.
Решение: Замена всех фиксаторов на сертифицированные штифты из стали 40Х с закалкой до 42 HRC и шлифовкой хвостовика. Восстановление отверстий развертками под новый размер.
Результат: После замены ресурс редукторов вернулся к нормативным 9 500+ часов. Экономия на одном редукторе составила более $12 000, не считая простоя техники.
Проблема: Быстрый износ шарнирных соединений штанг бурильной установки. Потеря штифтов происходила каждые 2 недели.
Анализ: Узел работал в режиме постоянной высокочастотной вибрации. Использовались гладкие цилиндрические штифты с фиксацией стопорными винтами. Стопорные винты самопроизвольно откручивались от вибрации, освобождая штифт.
Инженерное решение: Переход на пружинные разрезные штифты (DIN 7983) из стали 65Г. Конструкция пружинного штифта обеспечивает постоянное радиальное давление на стенки отверстия, исключая возможность выпадения даже при потере дополнительных фиксаторов.
Итог: Интервал обслуживания увеличился с 2 недель до 6 месяцев. Снизились затраты на ремонт шарниров на 40%.
Часто возникает вопрос: можно ли заменить штифт болтом? Короткий ответ — нет, если речь идет о нагруженном соединении. Давайте разберем почему, используя технические параметры.
| Параметр | Цилиндрический штифт (Закаленный) | Болт (Используемый как палец) | Последствия замены |
|---|---|---|---|
| Предел прочности на срез | Высокий (до 800 МПа и выше) | Низкий/Средний (зависит от класса, часто зона резьбы ослаблена) | Срез тела крепежа при перегрузке |
| Точность диаметра | h6 / h8 (микронная точность) | Обычно грубее, наличие сбегов резьбы | Люфт, биение, ускоренный износ отверстия |
| Поверхность контакта | Гладкая, шлифованная по всей длине | Наличие резьбы (концентратор напряжений) | Разбивание отверстия, образование задиров |
| Монтаж | Запрессовка (плотное прилегание) | Зазор или неполное прилегание резьбы | Неравномерное распределение нагрузки |
Как видно из таблицы, попытка использовать болт вместо штифта экономит копейки на этапе закупки, но создает риски на тысячи долларов при эксплуатации. Резьба болта создает концентраторы напряжений, которые становятся очагами усталостных трещин.
При формировании заявки на поставку штифтов для инженерной техники важно указывать не только размеры (диаметр и длина), но и нормативный документ (ГОСТ, DIN, ISO). Например, формулировка “Штифт цилиндрический 20×100” недостаточна. Правильная спецификация: “Штифт цилиндрический шлифованный 20h6x100, сталь 40Х, закалка 40-45 HRC, ГОСТ 3128-70”.
Входной контроль партии обязателен. Рекомендуется выборочно проверять:
Отсутствие сертификата качества (Mill Certificate) от производителя должно быть красным флагом для отдела закупок. В 2026 году рынок насыщен контрафактом, и визуальное отличие качественного штифта от подделки часто невозможно без лабораторного анализа.
Для обеспечения стабильности параметров и соответствия строгим техническим требованиям, описанным выше, критически важен выбор надежного производителя, обладающего собственным полным циклом контроля. Ярким примером такого подхода является деятельность ООО «Синьтай Шэншо Машиностроительное Оборудование» (Китай, провинция Шаньдун). Основанная в 2015 году, компания специализируется на обработке, производстве и восстановлении компонентов для горнодобывающей и тяжелой инженерной техники, уделяя особое внимание производству высокоточных штифтов и стандартных комплектующих.
Успех предприятия базируется на интеграции технологий термообработки, механической обработки и контроля материалов на всех этапах цикла производства. Производственная база компании включает более 30 единиц современного оборудования, среди которого обрабатывающие центры с ЧПУ, токарные и расточные станки, а также специализированные линии исключительно для производства штифтов и гнезд. Такая специализация позволяет гарантировать соблюдение допусков (вплоть до h6) и требуемой чистоты поверхности, что является фундаментом надежности соединений.
Особое внимание в ООО «Синьтай Шэншо» уделяется контролю качества. Компания располагает собственной лабораторией по анализу металлических материалов, оснащенной сканирующими электронными микроскопами с энергодисперсионными спектрометрами и системами измерения твердости. Это позволяет проводить глубокий анализ структуры стали и подтверждать соответствие заявленным маркам (40Х, 45, 65Г и др.) еще до отгрузки продукции. Все процессы регламентированы внутренними процедурами и соответствуют международным стандартам качества, что подтверждено сертификатами на систему менеджмента качества и обслуживание оборудования для угольных шахт.
Продукция компании, включая штифты для гидравлических цилиндров, опор и домкратов, успешно эксплуатируется на ведущих угледобывающих предприятиях Китая (Шаньси, Внутренняя Монголия, Синьцзян) и поставляется крупным машиностроительным холдингам. Принцип «Качество превыше всего» реализуется через систему «трех проверок» (самопроверка, взаимная проверка, приемочная проверка), что минимизирует риск попадания брака к заказчику. Выгодное географическое положение вблизи крупных транспортных магистралей обеспечивает эффективную логистику поставок как внутри страны, так и на экспорт.
Для высоконагруженных узлов гидравлики оптимальным выбором является легированная сталь марки 40Х или 30ХГСА с последующей закалкой и низким отпуском. Это обеспечивает сочетание высокой прочности на срез и достаточной вязкости, чтобы штифт не лопнул хрупко при пиковых нагрузках. Нержавеющая сталь обычно не рекомендуется из-за меньшей прочности, если только среда не требует абсолютной коррозионной стойкости.
Цилиндрические штифты прессовой посадки повторному использованию не подлежат. После выпрессовки их геометрия нарушается, а поверхность получает микроскопические повреждения, что делает невозможным обеспечение первоначальной точности посадки. Конические штифты и пружинные штифты (при условии сохранения упругих свойств) могут использоваться повторно, но только после тщательной дефектовки и очистки.
Основные отличия заключаются в допусках на диаметр и требованиях к материалам. Европейский стандарт DIN часто предъявляет более строгие требования к чистоте поверхности и однородности структуры стали. Однако современные российские ГОСТы (особенно обновленные версии) практически гармонизированы с ISO. Главная проблема возникает при смешивании стандартов: штифт DIN может не войти в отверстие, просверленное под ГОСТ, из-за разницы в допусках (например, h6 против h8). Всегда проверяйте чертеж узла.
Длина штифта должна быть такой, чтобы он проходил через все соединяемые детали с небольшим запасом. Для цилиндрических штифтов длина обычно выбирается равной сумме толщин соединяемых деталей. Если штифт выступает, его конец должен быть слегка скруглен или зенкован, чтобы не мешать движению других узлов. Стандартный ряд длин регламентируется соответствующими ГОСТ или DIN (например, шаг 5 мм или 10 мм).
В разговорной речи механиков и в некоторых отраслях (например, гусеничная техника) крупные штифты, особенно соединяющие звенья гусениц или элементы навески, называют “пальцами”. Технически это те же штифты, работающие на срез и изгиб, но термин “палец” подчеркивает их функцию оси вращения или соединения массивных элементов. Требования к ним аналогичны: высокая твердость поверхности и сердцевины.
Штифты — это малые детали с огромной ответственностью. Их стоимость в общем бюджете проекта ничтожна, но роль в обеспечении надежности машины фундаментальна. Игнорирование требований к материалу, термообработке и точности изготовления ради сиюминутной экономии — это путь к незапланированным простоям и дорогостоящим ремонтам. В 2026 году, когда стоимость часа простоя тяжелой техники исчисляется сотнями долларов, подход к выбору крепежа должен быть исключительно профессиональным.
Не существует универсального решения для всех задач. Каждый узел требует индивидуального подхода: где-то нужна жесткость цилиндрического штифта, где-то — амортизация пружинного, а где-то — удобство монтажа конического. Доверяйте поставку только тем производителям, которые предоставляют полные сертификаты качества и готовы подтвердить химический состав и механические свойства своей продукции лабораторными тестами, как это делает ООО «Синьтай Шэншо Машиностроительное Оборудование».
Если вы столкнулись с необходимостью подбора штифтов для сложного узла или хотите оптимизировать затраты на закупку крепежа без потери качества, наши специалисты готовы провести бесплатный аудит вашей спецификации. Мы предлагаем полный спектр штифтовой продукции, соответствующей самым строгим международным стандартам.
→ Нужен расчет или подбор аналога? Свяжитесь с нашим техническим отделом для получения консультации и коммерческого предложения.
